友发JDG电线管预埋施工规范

　　友发JDG电线管预埋施工规范如下：

　　一、施工准备

　　材料验收：

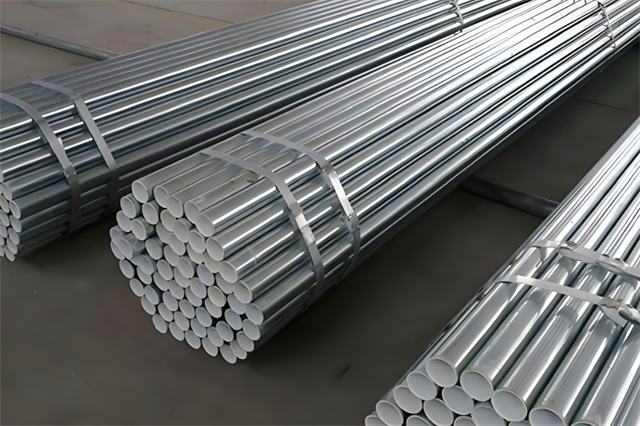

　　友发JDG电线管及其连接套管、紧定螺钉等附件应采用同一金属材料制作，并镀锌，确保符合现行标准。

　　检查管材、连接套管及附件的型号、规格是否符合设计要求，表面镀层应均匀、完好，无剥落、锈蚀等现象。

　　管材、连接套管及其金属附件内、外壁应光洁，无毛刺、飞边、砂眼、气泡、裂纹、变形等缺陷。

　　紧定螺钉应采用高强度原材料制作，螺纹整齐、光滑、配合良好，顶针尖固，旋转紧定脱落的“脖颈”尺寸准确。

　　工具准备：

　　配备手扳弯管器、钢锯、卷尺、记号笔、十字螺丝刀、钢丝钳、专用扳手、钢筋钩子、电源线、电焊机、榔头、撬棒、红外线水准仪、固定扎丝等工具。

　　确保所有电动工具工作正常，有可靠的接地，测量工具如钢卷尺等应每人一把。

　　技术准备：

　　熟悉施工图纸，清楚管线预埋工作内容和施工程序，严格按图施工。如有变更，应有项目部变更单。

　　对施工人员进行技术交底，明确施工要点和质量要求。

　　二、施工流程

　　测量放线：

　　根据设计要求，分段对预埋件、预留孔洞进行测量放线，执行测量“三级”复核制。

　　在模板上按图放线定位，确定接线盒的位置。

　　管路敷设：

　　在楼板底筋铺设完成之后、上层钢筋绑扎前，根据施工图尺寸和位置配合土建施工进行管路敷设。

　　管路应走捷径，减少弯曲，不必相互平行垂直。为防止楼板开裂，管外径不得超过混凝土板厚度的1/3，且配管与混凝土表面不应小于15mm。

　　线管并列时，管与管的间距不应小于25mm，消防电气管线离建筑物、构筑物表面的净距不小于30mm。

　　管路弯曲敷设时，弯曲管材弧度应均匀，焊缝处于外侧，不应有折皱、凹陷、裂纹、死弯等缺陷。切断口应平整、光滑，管材弯扁程度不应大于管外径的10%。

　　当管路长度每超过30米且无弯曲，或长度每超过20米且有一个弯曲，或长度每超过15米且有两个弯曲，或长度每超过8米且有三个弯曲时，中间应增设拉线盒或接线盒，其位置应便于穿线。

　　管路连接：

　　采用专用接头连接敷设在钢筋混凝土墙及楼板内的管路，紧贴钢筋内侧与钢筋绑扎固定。

　　直管连接时，两管口分别插入管接头中间，紧贴凹槽处两端，用紧定螺钉定位，用专用工具旋紧至螺钉帽脱落。

　　弯曲连接时，弯曲管两管口分别插入管接头中间，紧贴凹槽处，用紧定螺钉定位后，将螺钉旋紧至螺钉帽脱落。

　　管径为32mm及以上时，连接套管每端的紧定螺钉不应少于2处。

　　管路连接处，两侧连接的管口应平整、光滑、无毛刺、无变形，管材插入连接套管接触应紧密。

　　连接处的缝隙应有封堵措施，如采用胶布缠绕，防止混凝土砂浆进入堵管。

　　管路与盒连接：

　　JDG管与盒连接时，应一孔一管，管径与盒敲落孔应吻合。

　　管与盒连接处，应采用爪型螺纹帽和螺纹管接头锁紧。

　　两根及以上管路与盒连接时，排列应整齐、间距均匀，应不小于20~30mm。

　　固定与保护：

　　管路固定采用绑丝与钢筋绑扎固定，固定点距线盒不大于0.3米，固定点不少于2个，管路中间固定点间距不大于1米。

　　必须采取每边两点加强固定，防止打混凝土时管路断开错位。

　　所有线管露出管头必须包扎严实，并做混凝土墩子进行保护，防止浇筑混凝土时灌入混凝土砂浆。

　　浇筑混凝土前，导管必须与线盒(箱)连接好，线盒采用成品的可调定位线盒，上下端各穿一根Ф6短钢筋并绑扎在主筋上，以增加在混凝土浇捣过程中线盒的整体稳固性。

　　三、质量控制

　　材料质量控制：

　　确保所有材料符合现行标准，具有出厂合格证和检验报告。

　　对进场材料进行验收，必要时进行送检，确保材料质量。

　　施工过程质量控制：

　　加强对现场施工人员施工过程的质量控制，对工人进行针对性的培训工作。

　　管理人员要熟悉有关规范，从严管理，确保施工质量。

　　避免管线多层重叠和高出钢筋面筋的情况，减少同一点处线管的重叠层数。

　　管线不能并排紧贴，如施工中很难明显分开，可用小水泥块将其隔开。

　　成品保护：

　　在混凝土楼板上配管时，注意不要踩坏土建钢筋。

　　土建浇筑混凝土时，必须派电工看护，防止混凝土浇捣时破坏配管和接线盒移位以及机械损伤。

　　如遇到配管损坏，必须及时修好恢复。

　　四、安全注意事项

　　人员安全：

　　进入施工现场必须佩带安全帽，施工现场内禁止吸烟。

　　搬运钢管等材料时，应注意不要碰触到电线。

　　电工必须掌握必要的电气知识，并经考试合格，持证上岗，在准许的工作范围内作业。

　　进行电焊施工前必须向项目安全员申请开具动火证。

　　工具与设备安全：

　　所有电动工具必须装设漏电保护装置，金属外壳必须保护零线。

　　电动工具使用前应进行检查，确认开关安装牢固，动作灵活可靠。

　　电动工具的电源线必须使用铜芯绝缘护套软线。

　　施工操作安全：

　　在拉设临时电源时，严禁乱拉乱扯，电线均应架空吊挂好，严禁将电源线搭在钢筋或脚手架上。

　　在施工操作时防止工具和管子在摆动中伤及周围人员，更要注意不要被别人伤害。

　　用手动煨管器煨弯时，操作人员面部一定要错开所弯的管子，以免弯管器划脱伤人。

　　锯管时用力要均匀，防止锯条折断崩伤人。
