友发JDG导线管安装方式

　　友发JDG导线管的安装方式主要包括以下内容：

　　施工准备

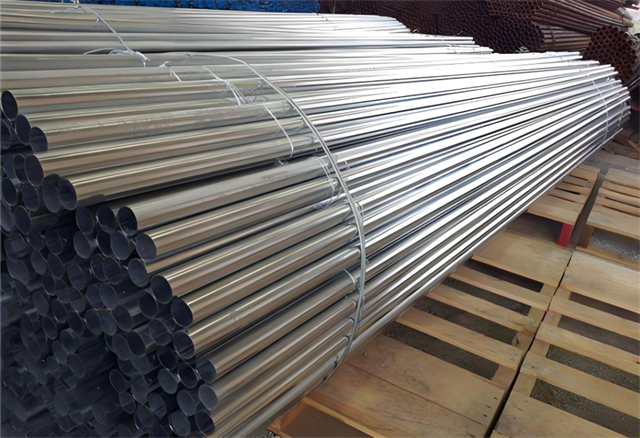

　　材料要求：确保JDG管产品合格证齐全，金属内外镀锌层均匀完好，无剥落锈蚀现象，管材、连接套管及其金属附件内外壁表面光洁，壁厚均匀，无毛刺、飞边、砂眼、气泡、裂纹等缺陷。套管及锁母接头为配套产品。

　　机具准备：准备JDG专用煨管器、紧定扳手、钢锯、半圆锉、钳子、手电钻、电锤、拉铆枪等工具。

　　管路连接

　　管与管连接：使用直管对接头，将两根管端部分别插入对接头的中心部位，确保管口与接头中间的凸起部分对齐，然后用专用紧定扳手持续拧紧紧定螺钉直至拧断，使钢导管与直管接头形成一个整体。

　　管与盒/箱连接：使用螺纹接头，螺纹接头与管连接的一端有带紧定螺钉的螺纹孔，安装时将螺纹接头与盒(箱、槽)连接的一端的爪形螺母扣在盒(箱、槽)内侧，六角形在外侧，用紧定扳手使爪形螺母和六角形螺母拧紧，再将线管端部插入紧定盒接头端部，用专用工具持续拧紧紧定螺栓直至拧断。

　　管路固定

　　明配管固定：导管明配敷设时，固定点与终端、弯头中点、电气器具或盒(箱)边缘的距离宜为150-300mm。水平支架在转角、分支及线盒两端150-500mm范围内加装支、吊架，吊筋直径不应小于8mm。沿板、墙敷设的明配JDG导管，宜采用专用底座固定。

　　暗配管固定：暗敷时，固定点间距不大于1000mm，且固定点距弯头、接线盒及终端的距离应大于150mm且小于300mm。

　　接地处理：将所有JDG管的连接点用直径不小于2.5mm的镀锌钢丝作为跨接线与管道焊接，使管路焊接成一电气整体并接地。

　　特殊情况处理

　　过变形缝处安装：金属导管穿越变形缝处应设置伸缩补偿装置。在距变形缝两侧100mm处分别设置接线盒，接线盒中间位置通过金属波纹管连接且留有余量，金属波纹管与接线盒连接处使用专用接头连接。将接线盒内侧30mm处防火涂料去除，专用接地卡与线管连接紧固，接地卡之间通过BVR-4m㎡黄绿双色线连接，接地线应缠绕3-5圈为宜并留有伸缩余量。

　　与桥架连接：根据出线口位置，在槽盒侧面开孔，一管一孔，与槽盒连接内外侧采用爪型锁母固定，管口伸入槽盒内不大于5mm，导管与槽盒水平距离大于300mm设吊卡。
