友发JDG线管镀锌工艺

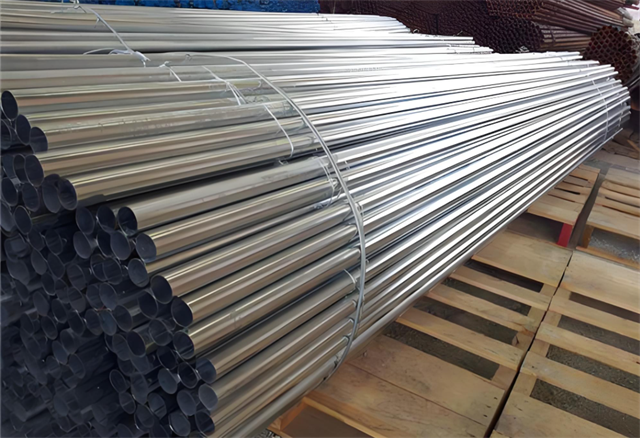

　　天津友发钢管集团股份有限公司生产的友发JDG线管采用热浸镀锌工艺，通过严格的三阶段处理和智能化设备控制，确保锌层均匀、附着力强、耐腐蚀性能优异。以下从工艺原理、核心参数、环保措施及质量验证等方面进行详细解析：

　　一、热浸镀锌工艺原理与流程

　　1.工艺核心原理

　　友发JDG线管的热浸镀锌以铁锌合金层形成机制为基础：

　　钢材表面在高温锌液(455±5℃)中发生物理化学反应，铁原子与锌原子相互扩散，形成紧密结合的Γ相(Fe₃Zn₁₀)、δ相(FeZn₁₃)、ζ相(FeZn₁₃) 等合金层。

　　合金层与纯锌层共同构成防护体系，有效阻隔氧气和水分侵蚀，使线管寿命延长至2530年(普通镀锌管约1520年)。

　　2.三阶段处理流程

　　友发采用预处理热镀后处理全流程控制：

　　预处理阶段：

　　①脱脂除油：通过碱洗去除表面油污，确保锌液与钢材充分接触;

　　②酸洗除锈：用盐酸或硫酸溶液去除氧化皮，形成活性金属表面;

　　③助镀活化：浸入氯化铵/氯化锌混合溶液，在钢材表面形成保护膜，防止二次氧化并降低锌液表面张力。

　　热镀阶段：

　　预处理后的线管浸入熔融锌液，采用动态浸锌技术，根据管径自动调整浸锌时间(30120秒)，确保锌层厚度均匀性控制在±8μm(优于国标±15μm)。

　　后处理阶段：

　　①内外吹锌：高压空气去除表面多余锌液，形成光滑镀层;

　　②钝化处理：采用无铬钝化工艺(部分基地使用三价铬钝化)，通过钝化液(含钼酸盐、硅酸盐等)在锌层表面形成钝化膜，耐盐雾试验超720小时无红锈;

　　③矫直冷却：七辊矫直机将线管直线度控制在≤1mm/m(国标≤1.5mm/m)，并通过水冷或风冷快速降温。

　　二、锌层质量关键参数

　　1.锌层厚度与分布

　　厚度标准：友发JDG线管壁厚通常为1.6mm，对应锌层平均厚度≥55μm(符合GB/T 139122020中对壁厚<3mm管材的要求)。

　　实际检测值：通过电磁测厚仪在线监测，锌层厚度均匀性达±8μm，远超国标允许的±15μm偏差。

　　2.附着力与机械性能

　　附着力测试：采用划格法(GB/T 9286)，锌层无脱落(0级标准)，优于国标≤1级要求。

　　弯曲试验：180°弯曲(弯曲半径D=3a，a为管厚)后，锌层无裂纹、剥落，适应复杂施工场景(如弯头、三通制作)。

　　3.耐腐蚀性能

　　盐雾试验：按GB/T 10125标准测试，无铬钝化的JDG线管耐盐雾时间≥720小时(普通镀锌管约480小时)，适用于沿海、潮湿等恶劣环境。

　　耐酸碱性能：锌层在pH值410的介质中稳定，可抵御城市污水、工业废水等轻度腐蚀。

　　三、环保措施与技术创新

　　1.废气处理

　　酸洗工序采用密闭负压系统，酸雾收集率达，经碱液喷淋中和后排放，符合《大气污染物综合排放标准》(GB 162971996)。

　　热镀炉采用天然气燃烧技术，氮氧化物(NOx)排放≤50mg/m³，优于行业标准(≤150mg/m³)。

　　2.废水循环利用

　　建设污水处理厂，日处理工业污水600吨、生活污水400吨，经沉淀、过滤、反渗透等工艺后，中水回用率超90%，实现零外排。

　　酸洗废水通过焙烧法回收盐酸和铁红(Fe₂O₃)，盐酸回收率≥98%，铁红可作为颜料或炼铁原料，实现资源循环利用。

　　3.固废资源化

　　钝化液废渣、废滤布等危废分类收集后，交由有资质单位处理，危废暂存间符合《危险废物贮存污染控制标准》(GB 185972001)。

　　锌渣、锌灰通过真空蒸馏技术回收金属锌，回收率超95%，减少固废产生量。

　　四、质量验证与技术升级

　　1.全流程检测体系

　　在线检测：配备电磁测厚仪、X射线荧光光谱仪，实时监控锌层厚度和成分。

　　实验室检测：

　　①硫酸铜试验：按GB/T 2972标准，连续浸渍5次无镀铜色，验证锌层均匀性;

　　②金相分析：通过显微镜观察铁锌合金层结构，确保厚度≥10μm(国标≥8μm)。

　　2.专利技术支撑

　　陕西友发钢管有限公司拥有钢管热镀锌装置专利(CN118563235B)，通过优化锌锅结构和温度控制，减少锌液氧化渣生成量30%。

　　钝化处理设备专利(CN118563302B)实现钝化液自动配比和喷淋，钝化膜厚度偏差≤±5μm，提高处理效率20%。

　　五、行业对比与用户价值

　　1.对比冷镀锌工艺

　　2.用户价值体现

　　降低维护成本：锌层寿命长，减少因腐蚀导致的更换费用，综合成本比冷镀锌管低15%20%。

　　安全可靠：通过CCC认证和CE认证，适用于消防、医疗等对安全性要求高的场景。

　　绿色环保：符合欧盟RoHS指令和中国《绿色产品评价 金属材料及制品》(GB/T 397662021)，满足绿色建筑认证需求。

　　结语

　　友发JDG线管的热浸镀锌工艺通过精准的温度控制、智能化设备和严格的环保措施，实现了锌层质量与环境效益的双重突破。其锌层厚度、附着力和耐腐蚀性能均优于标准，成为建筑电气安装领域的标杆产品。随着友发集团在绿色制造和技术创新上的持续投入，JDG线管将进一步巩固其在高端市场的竞争优势。
