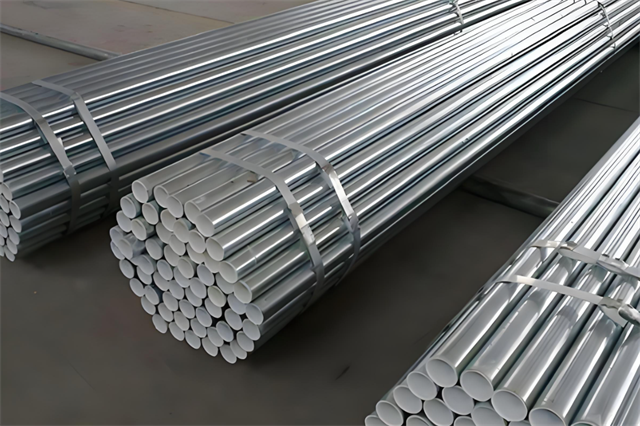

友发JDG镀锌穿线管如何固定

　　友发JDG镀锌穿线管的固定需结合其紧定式连接特性和施工规范，采用标准化配件与科学安装流程，确保管路稳固且符合电气安全要求。以下为详细操作指南：

　　一、核心固定配件与工具

　　1. 专用固定配件

　　管卡/骑马卡：用于墙面、顶面的直线段固定，材质为镀锌钢板或铝合金，适配φ16φ50管径，间距按规范设置。

　　吊筋/吊架：适用于吊顶内敷设，采用φ8圆钢或30×3mm扁钢，配合U型卡或龙骨卡固定。

　　离墙码/弹簧卡：保持管路与墙面间距(≥15mm)，防止墙面抹灰层过厚导致管路变形。

　　专用底座：明敷时用于固定在混凝土或钢结构表面，替代传统膨胀螺栓，提升美观度。

　　2. 施工工具

　　紧定扳手：用于拧紧接头处的紧定螺钉，需配套规格(如M4M6)。

　　电锤/手枪钻：用于钻孔安装膨胀螺栓或自攻螺丝。

　　水平仪/卷尺：确保管路水平度(偏差≤2mm/m)和固定间距精度。

　　二、安装步骤与技术要点

　　1. 定位放线

　　根据电气图纸确定管路走向，用墨线弹出水平线和垂直线，明确接线盒、开关插座位置。

　　暗敷时，管路与墙体表面净距≥15mm，避免后期墙面开裂。

　　2. 固定点设置

　　直线段间距：

　　明敷：1.52.5米/处(φ16φ25管径推荐1.5米，φ32φ50推荐2米)。

　　暗敷：≤1米/处，且距弯头中点、接线盒边缘150300mm。

　　特殊部位加密：

　　转弯处两端各增设1个固定点，确保弯曲半径≥管径6倍(混凝土内≥10倍)。

　　管路进入配电箱/柜时，距箱体500mm内设置2个固定点。

　　3. 配件安装方法

　　墙面固定：

　　钻孔深度≥60mm，植入M6膨胀螺栓，安装管卡后拧紧螺母，确保管路与墙面贴合。

　　轻质隔墙可使用自攻螺丝固定于龙骨，间距≤800mm。

　　吊顶固定：

　　主龙骨间距≤1.2米，副龙骨间距≤600mm，吊筋间距≤1米，采用U型卡将管路固定于副龙骨。

　　重型灯具或设备附近300mm内禁止敷设管路，需单独设置支架。

　　地面敷设：

　　暗敷于找平层内时，先用水泥砂浆固定管卡(间距≤800mm)，再浇筑保护层(厚度≥30mm)。

　　明敷于地面时，采用角钢支架(25×25×3mm)，高度≥50mm，防止积水浸泡。

　　4. 连接与紧定

　　直管连接：将导管插入直通接头中心，用紧定扳手拧紧两侧顶丝，直至螺钉“脖颈”拧断，确保接口无缝隙。

　　弯通连接：90°弯头的弯曲半径应≥管径6倍，使用弯管接头时，管口需插入接头凹型槽底部并紧定。

　　与接线盒连接：

　　先将螺纹接头的爪形螺母固定于接线盒内壁，再将导管插入螺纹接头另一端并紧定。

　　多根管路入盒时，应排列整齐，一管一孔，管口伸入盒内≤5mm。

　　三、关键注意事项

　　1. 接地与跨接

　　JDG管通过紧定式连接已形成可靠电气通路，无需额外跨接地线，但需确保所有接头紧定到位。

　　在易燃易爆场所或设计有特殊要求时，应使用专用接地卡，通过4mm²黄绿双色线跨接。

　　2. 防水与防腐

　　潮湿环境(如卫生间、地下室)需在连接处缠绕防水胶带，管口加装防水弯。

　　明敷管路表面应涂刷防火涂料(厚度≥1.5mm)，暗敷于混凝土内时可免涂。

　　3. 验收标准

　　外观检查：管路顺直，固定点间距均匀，紧定螺钉无遗漏、无松动，保护层厚度符合要求。

　　电气测试：用兆欧表检测线路绝缘电阻(≥0.5MΩ)，接地电阻≤4Ω。

　　抗压测试：暗敷管路需通过1.5倍工作压力的水压试验(持续10分钟无渗漏)。

　　四、友发产品适配方案

　　1. 常规场景：

　　选用φ20φ25 JDG管(壁厚1.6mm)，配套友发专用镀锌管卡(YK20/25)，间距1.5米。

　　接线盒推荐友发86型镀锌铁盒(YK86)，与管路连接紧密，防护等级IP54。

　　2. 特殊环境：

　　高温场所(如锅炉房)使用友发耐高温型JDG管(耐温≤120℃)，配套陶瓷管卡。

　　沿海地区推荐友发3PE防腐JDG管，锌层厚度≥85μm，耐盐雾测试≥1000小时。

　　总结：友发JDG镀锌穿线管的固定需严格遵循《套接紧定式钢导管电线管路施工及验收规程》(CECS 120)，结合管路走向、安装环境选择适配配件，确保固定间距、弯曲半径、接地处理等关键参数符合规范。通过标准化施工与友发优质产品的结合，可实现高效、安全的电气布线工程。
